电子产品的装连技术是将电子元器件、零件和部件按照设计要求安装成整机。是多种G6AU-234P-3VDC电子技术的综合。它是电子产品生产过程中及其重要的环节,一个设计精良的产品可能因为装连不当而无法实现预定的技术指标。掌握电子产品的装连技术对从事电子产品的设计、制造、使用和维修工作的技术人员是不可缺少的。

   1)螺钉的结构

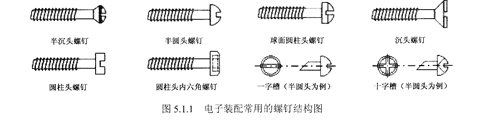

   图511所示是电子装配常用的螺钉结构图,这些螺钉在结构上有一字槽与十字槽两种,由于十字槽具有对中性好、安装时螺丝刀不易滑出的优点,使用日益广泛。

   图511 电子装配常用的螺钉结构图

   当需要连接面平整时,要选用沉头螺钉。选择的沉头大小合适时,可以使螺钉与平面保持等高,并且使连接件较准确定位。

   薄铁板与塑料件之间的连接采用自攻螺钉,自攻螺钉的端头要尖锐一些,它的特点是不需要在连接件上攻螺纹。
