因为电路的最终实现是通过产品的生产,所以,设计应满足生产要求c生产要求包括加工、 KBJ2506装配工艺要求,调试等要求,即设计应有利于产品的加工、装配和调试。产品的生产是用来满足用户使用的,因此,设计必须满足使用要求。使用要求包括使冂环境要求,客户要求,以及方便使用和维修。

   熟悉所用元器件

   清楚所用器件的电气特性和物理特征,包括元器件的额定功率、电压、电流、工作频率和体积、宽度、高度、外形等。只有做到清楚所用器件的电气特性和物理特征,才能进行合理有效的布局.

   美观原则

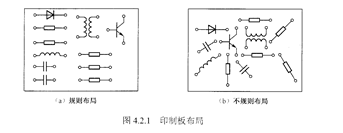

   产品的成功,一是要注重内在质量,二是兼顾整体的美观。在保证电路功能和性能指标 的前提下,印制板布局应考虑元器件的排列美观、重心平稳、疏密有序。对低电压、低频(1MHz以下)电路一般采用有规则的布局,即把元器件按一定规律或―定方向排列规则,整齐的排列,如图4.21(a)所示。由于受位置和方向的限制,布线距离长而月.复杂,干扰也大。其优点是整齐美观,且便于机械化打孔及装配。对高频电路通常采用就近布局(或称为不规则布局),如图421(b)所示。就近布局,由于不受位置和方向的限制,布线距离短、简捷、干扰少,有利于减少分布参数,适合高频(30MIIz以L)电路的布局。其缺点是外观不整齐,也不便于机械化装配。
