Ks0108B列驱动器内部的RAM地址结构
发布时间:2016/7/20 20:52:59 访问次数:675
Ks0108B列驱动器内部的RAM地址结构
驱动芯片KsO108B内部有4096(64×64)位显示数据存储器,即“行、“列,每位RAbl中数据信息对应LCD屏上一个点的状态信息。Ks0108B芯片显示RAM的地址结构见表9.5。存储器被分为8页、“列, F9510S每页对应显示屏点阵的8行。显示器上每8点对应为RAM中一字节数据,单片机写入或读出显示存储器的数据,代表显示屏上某一点列方向上垂直8点的数据。DB0代表某页最上一行的点数据,DB1为第二行的点数据,……,DB7为第八行的点数据。

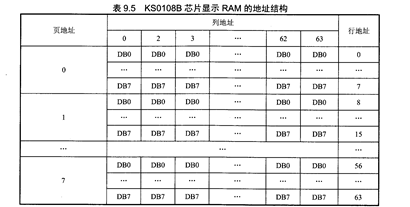

表9,5 KsO108B芯片显示RAM的地址结构
Ks0108B列驱动器内部的RAM地址结构
驱动芯片KsO108B内部有4096(64×64)位显示数据存储器,即“行、“列,每位RAbl中数据信息对应LCD屏上一个点的状态信息。Ks0108B芯片显示RAM的地址结构见表9.5。存储器被分为8页、“列, F9510S每页对应显示屏点阵的8行。显示器上每8点对应为RAM中一字节数据,单片机写入或读出显示存储器的数据,代表显示屏上某一点列方向上垂直8点的数据。DB0代表某页最上一行的点数据,DB1为第二行的点数据,……,DB7为第八行的点数据。
表9,5 KsO108B芯片显示RAM的地址结构
