PCB Layout综合设计应用
发布时间:2016/5/9 21:31:41 访问次数:399
打开配套电子资源实例FM540为中chap11中的cpu.pdsp均项目,对原图中的器件添加封装。假设要求产生的PCB板的大小为85mm×105mm。
单面板PCB设计
(1)根据要求绘制物理边界框,大小为85mm×105mm。
(2)PCB设计规则如图1147所示。
图I1-47 电源网络、总线网络和信号网络设置设计规则

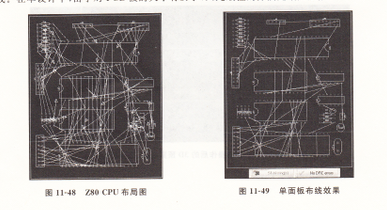

(3)PCB布局,Z80CPU的布局如图1148所示。
(4)自动布线。启功自动布线器,单击Begin Routing按钮开始自动布线,结果如图1149所示,可以看出,由于PCB空间的限制,导致最终布线没有完成,仍有54条导线没有进行布线,对于这种情况一般从理论上有以下处理方式,一是进行手动布局,二是增大PCB板尺寸,三是增加层数,但一般情况下,自动布线完成不了的很难通过手动布线完成。在本设计中,由于对PCB板的大小有要求,因此最佳的方法是增加层数。
打开配套电子资源实例FM540为中chap11中的cpu.pdsp均项目,对原图中的器件添加封装。假设要求产生的PCB板的大小为85mm×105mm。
单面板PCB设计
(1)根据要求绘制物理边界框,大小为85mm×105mm。
(2)PCB设计规则如图1147所示。
图I1-47 电源网络、总线网络和信号网络设置设计规则
(3)PCB布局,Z80CPU的布局如图1148所示。
(4)自动布线。启功自动布线器,单击Begin Routing按钮开始自动布线,结果如图1149所示,可以看出,由于PCB空间的限制,导致最终布线没有完成,仍有54条导线没有进行布线,对于这种情况一般从理论上有以下处理方式,一是进行手动布局,二是增大PCB板尺寸,三是增加层数,但一般情况下,自动布线完成不了的很难通过手动布线完成。在本设计中,由于对PCB板的大小有要求,因此最佳的方法是增加层数。
