Relief:选择散热连线方式,对过孔FM380而言为直接相连。一般该参数值要小于Boundary参数值。

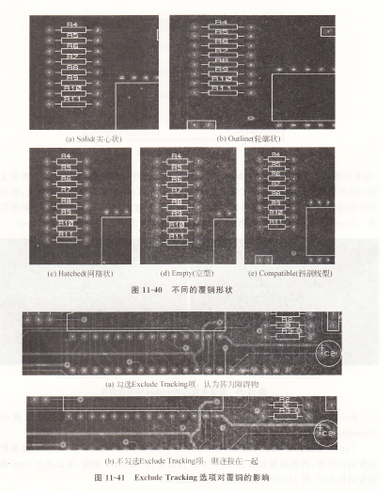

   Type:主要有Solid、Outline、Hatt・lled、Empty和Compatible共5个选项,此参数决定覆铜的形状,具体效果如图1140所示。当设置为Hatched型时,可以通过⒊ep参数设置网格步长,图11热0(c)是Step=71th的效果。

   Clearance:用于定义覆铜与其他铜对象之间的距离。

   Relie浓Pins:引脚上是否有Relife类型,当勾选时,表示引脚上有relifc定义的散热风格。否则表示无。当引脚有relife属性设置时,覆铜与焊盘呈十字花形式相连,否则覆铜与焊盘以实心覆铜相连。

Exclude Trac・king:如果勾选该项,覆铜时将把与自己在同一网络上的铜箔导线认为是障碍物,否则覆铜将通过该铜箔导线。例如,对GNσ网络在顶层覆铜,该选项对覆铜的影响如图1141所示,图中比较宽的红色铜模为GND网络。
