利用Cross Probing实现Footprint定位

   1)将原理图中的元器件定位到PCB中的封装

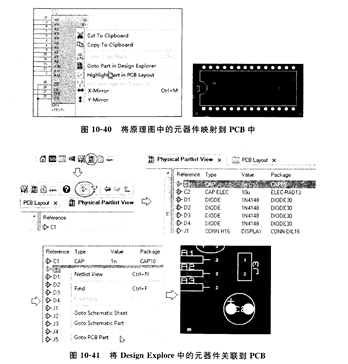

选中原理图中的元器件,LCN1206T-90NK-S右击,在弹出的快捷菜单中选择Highlight Part in PCBLayout命令,则自动切换到PCB La”ut界面且该元器件以高亮态显示,如图1040所示。

  2)将设计浏览器中的元器件关联到PCB Footprint

在Desigll Explore模式下,使其以Physical Parts View模式预览,选中元器件,右击,在弹出的快捷菜单中选择Goto PCB Part命令,则自动切换到PCB Layout界面,该元器以高亮态显示,具体操作过程如图1041所示。

   注意:如果Goto PCB Part命令为灰色,表示没有生成ARES文件。

同理可以实现ARES Footprint定位到原理图中或者Design Explore中,在PCBLa四ut中选中F∞tp。nt,右击,在弹出的快捷菜单中选择Show in Schematic或者Shown Design Explore命令可以直接将其关联到原理图或者设计浏览器。
