Cross Pr°bing是分析和检查⒌hematic Capture和PCB I'ayout的非常有效的工具, LCMXO640C-3TN100C其实质就是允许将⒏hematic Capturc中的元器件对应到PCB I'ayout中的相应元器件封装,将Schematic Capture中的网络对应到PCB Layout中相同的高亮显示的网络名。通过这种方式可以检查布线的完成情况。下面将详细介绍Cross Probing丁具。

   在Design Expl°re界面中,单击工具栏上的|呵:∷按钮,使其处于按下状态,则自动进人到自动Cr。ss Pr°bing模式,此时在Dcsign Explore界面中单击某一元器件,则该元器件自动在⒌hematic Capture和ARES PCB I'ayout界面中以高亮态显示,并以此为中心进

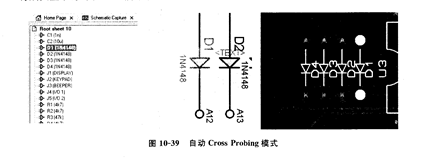

行放大显示,如图1039所示。
