状态栏显示当前鼠标光标下的对象的相关信息。

   ConnectivitylNetlist status(连接状态和网络表状态显示栏)

   主要用于网络表状态信息显示和综合的电路连接规则检查( CRC)信息显示，如图9-16所示。EML9366-18VF05GRR当有错误信息提示时，双击错误信息栏或者选择菜单Tools—Connectivity Report命令，将弹出错误信息栏，如图9-17所示。

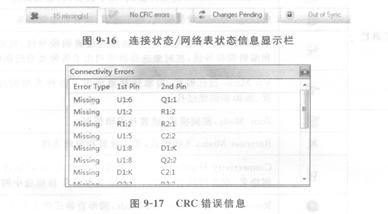

   图9-16连接状态／网络表状态信息显示栏

   DRC信息栏

   用于显示DRC检测结果，显示N() DRC表示设计正确，用绿色的√表示。如果DRC有错误，则以红色提示有多少个错误，双击弹出错误详细信息表，如图9-18所示。

  坐标栏

   显示当前鼠标所在的坐标值，如图9-19所示。其默认单位为th，可以按M快捷键实现公制与英制之间酌切换，还可以通过()快捷键设置伪坐标点，改变原点的位置。
