基于噪声分析图表的应用

发布时间:2016/4/24 22:19:30 访问次数:408

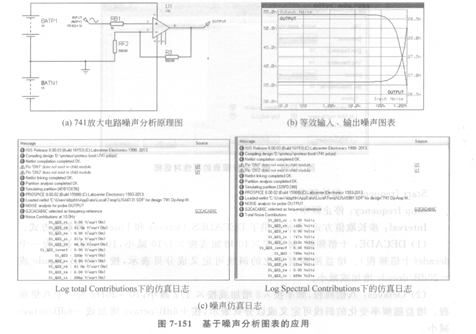

   绘制741放大电路,如图7-151(a)所示(配套电子资源实例为chap7中的741noise.pdsprj)。设Sine信号源的名称为INPUT,幅度为1V,频率为lkHz。 FDC37C665GT-MS添加输出电压探针。放置噪声图表,将OUTPUT电压探针添加到图表的左侧作为输出噪声,将OUTPUT电压探针添加到图表右侧作为等效输入噪声。设置其属性,如图7-150所示。

   按空格键产生噪声图表,如图7-151(b)所示。

   比较Log total contributions和Log spectral contributions两种情况下的噪声仿真日志,如图7-151(c)所示。




   绘制741放大电路,如图7-151(a)所示(配套电子资源实例为chap7中的741noise.pdsprj)。设Sine信号源的名称为INPUT,幅度为1V,频率为lkHz。 FDC37C665GT-MS添加输出电压探针。放置噪声图表,将OUTPUT电压探针添加到图表的左侧作为输出噪声,将OUTPUT电压探针添加到图表右侧作为等效输入噪声。设置其属性,如图7-150所示。

   按空格键产生噪声图表,如图7-151(b)所示。

   比较Log total contributions和Log spectral contributions两种情况下的噪声仿真日志,如图7-151(c)所示。
