Pulse激励源的属性对话框

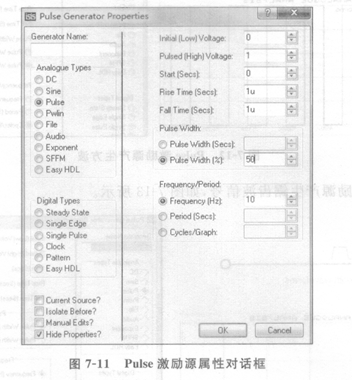

   Pulse激励源的属性对话框如图7-11所示。

  图7-11  Pulse激励源属性对话框

   Generator Name:激励源名称。

   Initial( Low) Voltage/Current： MMSZ5228BT1G初始低电压值或低电流值。如果是脉冲电压源，单位为伏特(V)；如果是脉冲电流源，单位为安培(A)。对应图7-10中的Vl。

   Pulsed( High) Voltage／Current：高电压值或者高电流值，对应图7-10中的V2。

   Start：起始时间。定义Pulse激励源信号的起始时间，单位为秒(s)，对应图7-10中的TD。

   Rise Time:上升沿持续时间RT，单位为秒(s)。

   Fall Time:下降沿持续时间FT，单位为秒(s)。

   Pulse Width：脉冲宽度，有两种表示方法：Pulse Width(Secs)脉冲持续时间，单位为秒(s)；Pulse Width(%)，占空比，其值范围为0.01～100。

   Frequency:频率，单位为Hz。

   Period:周期，单位为秒(s)。

   Cycles/Graph:同期数／图形。

   后面3个参数同一个时刻只能有一项有效。
