绘制元器件框图和引脚
发布时间:2016/4/17 18:03:12 访问次数:603
单击2D Graphic Symbols Mode工具，在对ER1C象选择器中单击P按钮，在弹出的PickSymbols窗口中选取INVERTER符号，并放置在原理图编辑区，添加引脚，编辑引脚属性，如图6-27所示。
图6-27 非门外形及引脚参数

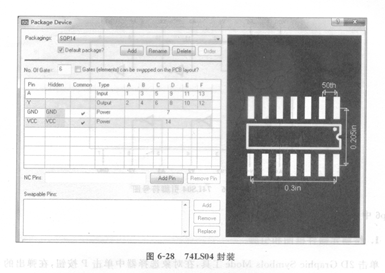

启动制作元器件，设置相关参数直到可视化封装界面，单击ADD按钮添加SOP14封装，设置门数为6，并为6个门引脚按照图6-26所示分配引脚，添加GND和VCC引脚，如图6-28所示。单击Next按钮直到完成元器件。
单击2D Graphic Symbols Mode工具，在对ER1C象选择器中单击P按钮，在弹出的PickSymbols窗口中选取INVERTER符号，并放置在原理图编辑区，添加引脚，编辑引脚属性，如图6-27所示。
图6-27 非门外形及引脚参数
启动制作元器件，设置相关参数直到可视化封装界面，单击ADD按钮添加SOP14封装，设置门数为6，并为6个门引脚按照图6-26所示分配引脚，添加GND和VCC引脚，如图6-28所示。单击Next按钮直到完成元器件。
