BIT DECADE COUNTER元器件设计

   下面具体介绍16位十进制ER10A元器件设计的过程（配套电子资源实例为chap6中的16BIT DECADE COUNTER. pdsprj).

   新建项目文件16 BIT DECADE C()UNTER.pdsprj，在Schematic Capture中进行如下操作。

   (1)绘制元器件框图和引脚。

   用2D Graphic Box Mode绘制16位十进制计数器元器件的外框图形，并添加Default引脚，放置引脚时带×一端为连接导线的引脚，因此放在元器件框图的外边，如图6-16所示，设该元器件的名称为16 BIT DECADECOUNTER，封装为DIL20。

   (2)引脚属性编辑。

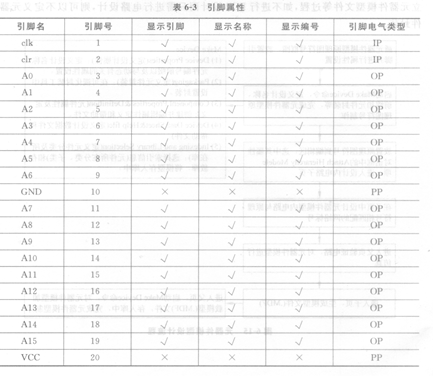

   双击引脚，对各个引脚属性的设置如表6-3所示。

   表6-3  引脚属性
