制作元器件
选中元器件框图和所有的引脚, ER10B单击剥按钮,启动制作元器件,按照图6-17所示依次设置参数。完成元器件制作后,新建的元器件出现在对象选择器中。在元器件拾取窗口中找到刚才生成的元器件,可以看到它是没有仿真模型的,如图6-18所示。
为元器件添加模型文件。
将生成的16 BIT DECADE COUNTER元器件放到原理图绘制区,打开属性对话框,勾选Attach hierarchy module(捆绑层次模块),单击OK钮退出。使元器件成为热点,按Page Down键进入子电路图设计页,设计如图6-19所示的电路图。

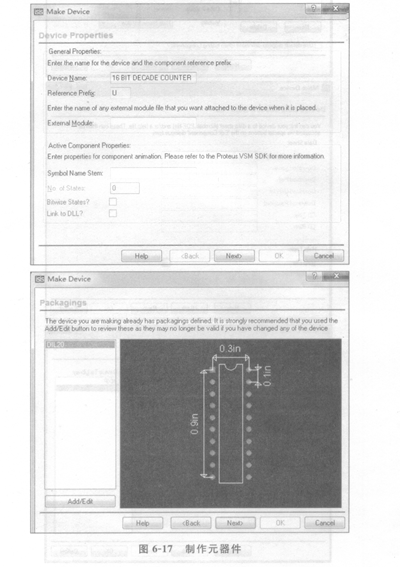

图6-17 制作元器件
