信号波形描述起始行：激励信PCF8574PWR号文件中从关键词STIMULUS所在行开始，连同随后以加号开头的所有续行，用于描述波形形态。在关键词STIMULUS后面的Noise是信号名称。PM。也是关键词，说明该信号波形的类型为分段线性源（参见3.5.4节）信号波形由多条线段组成，为了描述这种信号，只需给出每个线段转折点的时间和信号值的坐标数据。

   数据值比例因子设置：信号波形描述起始行下面两行续行分别是时间值比例因子和信号值比例因子设置。

   + TIME—SCALE FACTOR -1表明时间比例因子设置值为l，时间比例因子乘以文件中列出的时间值就是实陈激励信号的时间值；

   + VALUE_SCALE_ FACTOR -1表明数值比例因子设置值为1，数值比例因子乘以文件中的数值就是实际激励信号的数值。

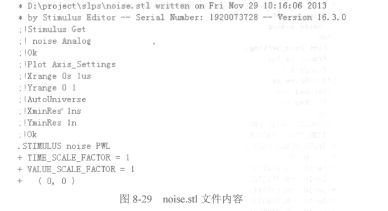

   信号波形时间和信号值的坐标数据描述：数据值比例因子设置行后面的续行中，每一行在括号中的一组数据分别描述了信号波形上一个数据点的时间和信号坐标值。由于noise.stl文件中尚未设置信号波形，因此图8-29 (a)中的波形数据描述只有一组，描述的是信号波形起始点的默认值(0，0)。
