基本锁相环原理及结构

发布时间:2016/3/24 19:57:35 访问次数:1117

   锁相环是一个使得输出信号与输入信号在频率和相位上同步的电路。在同步状态,输出MAX4130EUK-T信号和输入信号之间的相位差为零,或者保持常数。如果输出信号和输入信号间出现相位误差,通过对输出相位和输入相位进行比较的反馈系统的作用,使得相位差再次减小到最小,输出信号的相位锁定到输入信号的相位。当输出信号和输入信号的相位差不随时间改变时,环路锁定。

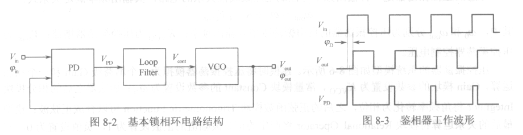

   基本锁相环电路是由鉴相器(Phase Detector,PD)、低通滤波器(Loop Filter)和压控振荡器VCO三部分组成的反馈系统,如图8-2所示。

   鉴相器(PD)完成输出相位和输入相位的比较,用来检测锁相环输入信号Vi。和输出反馈信号Vo。。的相位差po-仍o。广cPrn。鉴相器的输出VPD与其两个输入的相位差cPo成线性比例,当两个输入的相位差变化时,输出端的脉冲宽度也相应变化,如图8-3所示。鉴相器的输出VPD不仅包含后续匪控振荡器所需直流分量,还包含不希望有的高频分量。由于压控振荡器的控制电压在稳态时需要保持恒定,必须经过低通滤波去除鉴相器输出中的高频分量,仅把直流分量送到压控振荡器。理想的压控振荡器是一种输出频率与控制电压成线性关系的电路。通过低通滤波器后的鉴相器输出信号的直流分量Vcont可以改变压控振荡器的振荡频率,直到相位对齐,即环路锁定。



   锁相环是一个使得输出信号与输入信号在频率和相位上同步的电路。在同步状态,输出MAX4130EUK-T信号和输入信号之间的相位差为零,或者保持常数。如果输出信号和输入信号间出现相位误差,通过对输出相位和输入相位进行比较的反馈系统的作用,使得相位差再次减小到最小,输出信号的相位锁定到输入信号的相位。当输出信号和输入信号的相位差不随时间改变时,环路锁定。

   基本锁相环电路是由鉴相器(Phase Detector,PD)、低通滤波器(Loop Filter)和压控振荡器VCO三部分组成的反馈系统,如图8-2所示。

   鉴相器(PD)完成输出相位和输入相位的比较,用来检测锁相环输入信号Vi。和输出反馈信号Vo。。的相位差po-仍o。广cPrn。鉴相器的输出VPD与其两个输入的相位差cPo成线性比例,当两个输入的相位差变化时,输出端的脉冲宽度也相应变化,如图8-3所示。鉴相器的输出VPD不仅包含后续匪控振荡器所需直流分量,还包含不希望有的高频分量。由于压控振荡器的控制电压在稳态时需要保持恒定,必须经过低通滤波去除鉴相器输出中的高频分量,仅把直流分量送到压控振荡器。理想的压控振荡器是一种输出频率与控制电压成线性关系的电路。通过低通滤波器后的鉴相器输出信号的直流分量Vcont可以改变压控振荡器的振荡频率,直到相位对齐,即环路锁定。
