下面结合该实例，说明如OPA333AIDBVR何利用MATLAB生成高斯白噪声信号，再将其转化为PSpice棋拟仿真中可以采用的激励信号源的基本步骤。

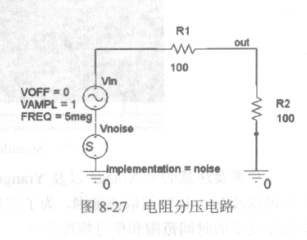

   按照模拟仿真要求，绘制的具有两个激励信号源的差分对电路如图8-27所示。其中Vin采用的是SOURCE库中的正弦信号源VSIN，按照图中所示参数设置，使得该信号源产生一个振幅为1V、频率为SMHz的正弦信号。为了提供高斯白噪声激励信号，图8-27中Vnoise是从SOURCSTM库中调用的VSTIM信号源。

   步骤二：为VSTIM信号源建立激励信号文件

   建立激励信号文件的方法

   在图8-27所示电阻分压电路中选中激励电源Vnoise，点击鼠标右键，执行Edit PSpice Stimulus命令，将打开激励信号编辑器Stimulus Editor，并同时出现激励信号参数设置对话框，如图8-28所示。

   用户需设置下述两项参数。

   在Name右侧文本框设置PSpice模拟仿真时需调用的激励信号文件名称。对图8-27所示电路要求采用高斯白噪声信号源的实例，可以设置为noise;

   在Analog -栏必须选择PWL(piecewiselinear) -项。

   完成设置后点击OK按钮，完成激励电源名祢和类型的设置。

   说明：采用上述方法打开Stimulus Editor时，系统自动采用当前Simulation Profile名称为激励信号文件主名，扩展名为.stlo用户也可以在Stimulus Editor窗口中执行Save as命令，修改文件主名。本例中将其保存为noise.stl激励文件。该文件是一个文本文件。
