选择确定待转换的信号波形及生成的TXT文件名称与存放路径

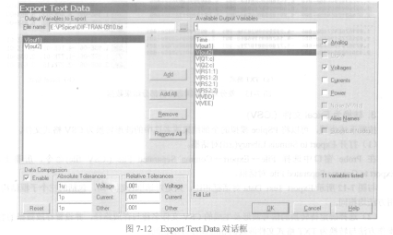

   图7-12中Output Variables to Export子框用于确定将哪些信号波形数据存放在哪个文件中。其中File Name文本框用于指定存放信号数据的文件名，ADP3334ACPZ-REEL7包括路径和文件名。

   在File Name文本框下方列表框列出的波形名称将存入上述指定的文件中。

   如果当前Probe窗口中已显示有几个信号波形，则列表框中将自动显示有这几个波形名称。通过Add、Add All按钮可将Available Output Variables子框中的波形添加到列表框中；通过Remove、Remove All按钮可以将列表框中的波形从子榧中删除。

   设置存放数据的容差

   需要时，用户可以通过图7-12中Data Compression子框内参数的设置指定存放波形数据时允许的波形数据描述容差。增大容差可以减小文件中存放的的数据量。

   Enable:只有勾选Enable才可以设置容差值；

   Absolute Tolerances:指定产生波形数据时允许采用的绝对容差；

   Relative Tolerances:指定产生波形数据时允许采用的相对容差；

   Reset:使容差参数设置采用默认值。

   说明：Data Compression选项框只适用于瞬态分析。在存放AC和DC模拟分析结果数据时，Data Compression选项框为灰色显示，不起作用。
