查阅Monte Carlo分析结果原始数据

   ①单击Raw Meas标签，FGA25N120出现电路特性原始数据表，如图6-61所示。图中显示的是对图6-12所示射频电路进行Monte Carlo分析过程中一共100次模拟分析（参见图6-60中的设置）的结果原

始数据。

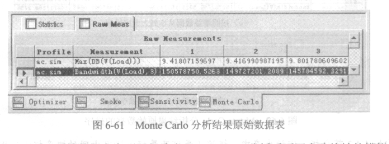

   图6-61   Monte Carlo分析结果原始数据表

   ②表中各行含义：原始数据表中不同行给出Monte Carlo分析后不同电路特性的模拟分析结果。由于Monte Carlo分析中以增益(Max)和带宽(Bandwidth)两个电路特性为对象，因此图6-61中分两行分别显示100次模拟分析中这两个特性参数的数值。

   ③表中各列含义：每行第1列为选中标志列。第2列和第3列分别是该行电路特性对应的模拟分析类型和电路特性函数名称，这三列在其他高级分析窗口中也都存在。

   从第4列开始依次给出Monte Carlo分析中每次模拟分析结果数据。图中只显示出前三次的数据，操作水平方向滚动条可以查阅其他各次模拟分析结果。按照Monte Carlo分析默认设置，第一次模拟分析中各个元器件参数均采用标称值。
