下面结合实例，介绍A1360如何通过Measurement对话框中的Eval按钮计算图3-28中V(Out)信号波形在t= 50n到f- 250n范围内的最大值。

   ①在Probe窗口显示有图3-27所示RC电路模拟结果的信号波形时，选择执行Trace—Measurements子命令，屏幕上将出现如图5-37所示的电路特性值函数对话框。

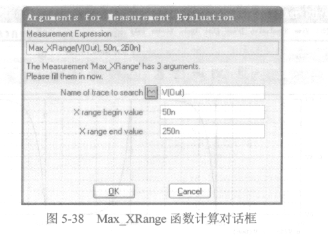

   ②电路特性值函数Max_ XRange的作用就是在指定的X轴范围内查找信号波形的最大值，因此，能够实现上述计算要求。在图5-37所示对话框中选中函数Max_ XRange，然后单击Eval按钮，屏幕上出现计算Max_ XRange电路特性值函数对话框，如图5-38所示。由于计算Max一XRange函数需指定一个信号名和两个替换变量，因此，图5-38所示对话框中共有三项设置，图中同时标明了每一项设置的内容。显然，由于不同电路特性值函数涉及的信号个数和替换变量个数互不相同，因此图5-38的具体形态与调用的电路特性值函数密切相关。

   图5-38 Max- XRange函数计算对话框
