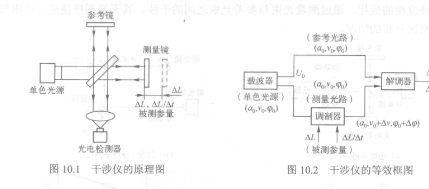

下面我们通过迈克尔逊干涉仪来说明干涉仪是如何进行调制和解调的。图10.1和图10.2分别给出了迈克尔逊干涉仪的原理图和等效框图。从信息传递的角度来看，DAC5675IPHPR干涉仪的结构和工作过程是：干涉仪中的单色光源是相干光载波的信号发生器，它产生的光载波信号Uo(ao，vo，‰)由分光镜分成两路引入干涉仪中，其中，ao为振幅，vo为频率，cPo为初相位。在参考光路中光载波作为基准保持原有的参量。在测量光路中，‰(ao，vo，cPo)受到被测 信号的调制，如果被测信号是位移万(x)，则引起光频率载波的相位变化A妒，称为相位调制，形成Uo (ao，Vo，‰，±△纠的调相信号；若被测信号是运动速度，则引起光载波的频率偏移△y，称为频率调制，产生Uo (ao，vo+△y，‰)的调频信号。这里测量光路及测量镜起信号调制器的作用。已调制的光载波在于涉面上和来自参考光路的参考光波重新合成，形成具有稳定干涉图样或确定光拍频率的输出信号。这里在干涉面上的合成相当于解调。
