元器件参数实际值输出要求的确定

发布时间:2016/3/2 21:19:56 访问次数:545

   元器件参数实际值输出要求的确定。若在图4-13中使“List model parameter values in theoutput file for each run”处于选中状态.则将MC分析中每一次分析采用的元器件参数实际值均存入OUT输出文件。

   元器件容差参数向PSpice AA高级分析的传递。从PSpice版本10开始推出的高级分析中, B84113H0000B060需要采用满足高级分析格式要求的参数设置(参见第6章),其格式与PSpice AD分析中采用的格式不完全相同,也就是说,如果电路中元器件没有设置适用于高级分析的参数,则这种电路将无法进行高级分析。为了使原先只用于PSpice AD分析的电路也能用于高级分析,解决途径之一是在所示对话框中选中“Enable PSpice AA support for legacy”复选框,PSpice就会将PSpice AD进行Monte Carlo分析中设置的容差参数自动转化为PSpice AA要求的格式,相关内容将在第6章介绍。

   MC分析中分散性参数的存取。MC分析中需要通过产生随机数代表元器件参数的分散性。为了方便起见,用户可以将MC分析中实际采用的随机数存入文件,供以后MC分析时采用。也可以在进行MC分析时直接调用业已存储有随机数的文件。

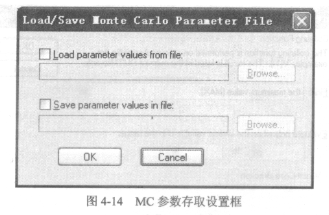

   在图4-11对话框中,单击MC Load/Save按钮,将出现图4-14所示对话框。



   若选中Save parameter values in file夏选框,再在其下方文本框中输入存放MC参数的文件名及其路径(也可借助右侧Browse按钮),即可将本次MC分析中采用的随机数数据存入以MCP为扩展名的文件中。


   元器件参数实际值输出要求的确定。若在图4-13中使“List model parameter values in theoutput file for each run”处于选中状态.则将MC分析中每一次分析采用的元器件参数实际值均存入OUT输出文件。

   元器件容差参数向PSpice AA高级分析的传递。从PSpice版本10开始推出的高级分析中, B84113H0000B060需要采用满足高级分析格式要求的参数设置(参见第6章),其格式与PSpice AD分析中采用的格式不完全相同,也就是说,如果电路中元器件没有设置适用于高级分析的参数,则这种电路将无法进行高级分析。为了使原先只用于PSpice AD分析的电路也能用于高级分析,解决途径之一是在所示对话框中选中“Enable PSpice AA support for legacy”复选框,PSpice就会将PSpice AD进行Monte Carlo分析中设置的容差参数自动转化为PSpice AA要求的格式,相关内容将在第6章介绍。

   MC分析中分散性参数的存取。MC分析中需要通过产生随机数代表元器件参数的分散性。为了方便起见,用户可以将MC分析中实际采用的随机数存入文件,供以后MC分析时采用。也可以在进行MC分析时直接调用业已存储有随机数的文件。

   在图4-11对话框中,单击MC Load/Save按钮,将出现图4-14所示对话框。



   若选中Save parameter values in file夏选框,再在其下方文本框中输入存放MC参数的文件名及其路径(也可借助右侧Browse按钮),即可将本次MC分析中采用的随机数数据存入以MCP为扩展名的文件中。
