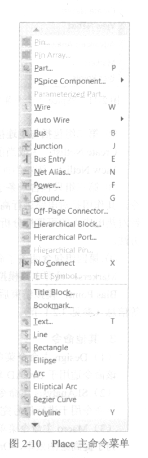

在Page Editor窗口中，电路图的绘制是通过执行Place主命令菜单中的各种子命令完成的，因PDTA124XE此这也是在绘制电路图过程中使用最频繁的一条命令。按其功能的不同，Place主命令菜单(参见图2-10)中的32条子命令可分为三组。由于子命令太多，在屏幕上不能同时全部显示，因此Place下拉单的顶部和底部分别有一个箭头，供用户翻滚查找。下面简要介绍这些子命令昀功能。从2.2节开始，将详细介绍调用其中使用最频繁的几条子命令绘制、编辑和修改电路图的方法。

   ①图2-10中的前19条子命令中的Pin、Pin Array、IEEE Symbol

用于元器件符号的修改，在绘制电路图的过程中基本不会使用。

   ②图2-10中前19条子命令中的其他16条分别用于绘制电路图中

的各种不同元素，包括调用符号库中的图形绘制元器件( Part)、调用参数化元器件(Parameterized Part)、绘制互连线(Mre)、自动绘制互连线( Auto Wire)、绘制总线(Bus)、放置互连线电连接结点(Junction)、绘制总线引入线(Bus Entry)、为节点命名(Net Alias)、绘制电源符号(Power)和地线(Ground)、绘制端口连接符(OfF-Page Connector)、绘制分层电路图中的框图单元(Hierarchical Block)、绘制分层式电路框图中的端口连接符( Hierarchical  Port)、绘制分层式电路框图中的内部连接符( Hierarclucal  Pin)、放置浮置引线标志(No Connect)。其中大部分子命令的左侧都显示有代表这些子命令的工具按钮，提示：对于初次使用Capture的用户，只要掌握Part、Wire、Junction、

Net Alias、Power和Ground这6条子命令的使用，就可以绘制基本电路图。

   ③第二组包括Title Block和Bookmark两条子命令，分别用于绘

制图纸标题框和在图纸中设置书签标志。

   ④第三组的前9条子命令用于在电路图中绘制标示符号，包括添

加说明字符串( Text)，以及绘制直线段(Line)、矩形（Rectangle）、椭圆( Ellipse)、圆弧(Arc)、椭圆弧段（Elliptical Arc）、多弯曲线(BezierCurve)、  折线(Polyline)，调用bmp文件中存放的图片（Picture）。
