启动电路图编辑模块

发布时间:2016/2/22 21:35:38 访问次数:634

在设计项目管理窗口中，按内定设置，电路图纸页面的名称是在PAGE -词后带有不同数字编号，P06B03LVG单页式图纸则只有PAGEl -张图纸，如图2-5所示。双击图纸页面名或该名称左侧的图标，均可调用图纸编辑器( Page Editor)并打开该图纸。

双击图2-5中PAGE1名称，显示有相应差分对电路的Page Editor窗口，如图2-6所示。

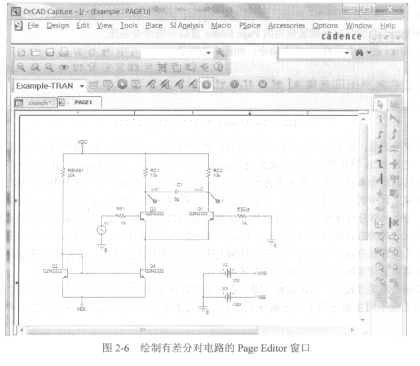

图2-6绘制有差分对电路的Page Editor窗口

由图2-6可见，Page Editor窗口是一个典型的Windows窗口，包括标题栏、主命令菜单区、工具栏、工作区、滚动条和状态栏。

双击图2-5中PAGE1名称，显示有相应差分对电路的Page Editor窗口，如图2-6所示。

图2-6绘制有差分对电路的Page Editor窗口

由图2-6可见，Page Editor窗口是一个典型的Windows窗口，包括标题栏、主命令菜单区、工具栏、工作区、滚动条和状态栏。
