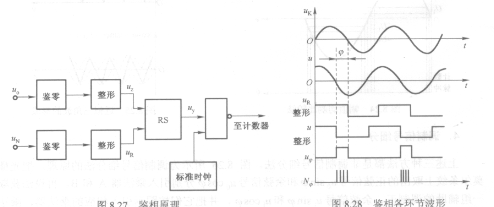

调相信号细分也是一种常用电子细分法，实现的关键是鉴相细分，HFA08PB60下面介绍脉冲填补法的鉴相细分原理。相位计原理如图8.27所示。它主要由鉴零器、整形器、RS触发器、时钟发生器和计数器等组成。调相信号甜与基准信号UR经鉴零器和整形器后形成方波信号甜和UR，两者间相位差仍是缈，如图8.28所示的波形。将它们分别引入RS触发器的两输入端，由触发器输出对应缈的两方波间隔信号%，用u。控制计数门的开关。将时钟发生器产生的高频脉冲引至计数器并计数。所计数虬对应开门时间，也对应%和妒。如在圆频率～个周期内产生M个脉冲，每个脉冲对应3600／M，对应光栅移动d/M。Nc对应光栅移动距离Nwd/M。使用时还应注意，移动量超过整周期时，应有其他方式记录；此外，上述计数是每个调制周期测定一次，变换周期时，应先使计数器清零。
