钢厂中钢管生产线需要大量的压缩空气来驱动气动阀门和气缸，而这E2A-M12KS04-M1-B2些压缩空气都需要由空压机来供应，各生产线的用气量不是恒定的，其中早班下班与中班上班之间的开工间隙、以及设备发生故障时，空压机就不需要高速运转了，且空压机的长期速运转对设备的维护也相当重要。

   为保障生产设备的正常运转，节约能源，我们对空压房的一台20ff13空压机进行了变频改造。空压机电机功率为132kW，选用了高性能通用型的三菱FR- A700-160K变频器，主要工作过程如下：

   安装在管网出口处的压力传感器将压力信号送给智能调节器，并经过智能调节器的反作用把与压力成反比例的4~ 20mA电流信号送给变频器。当系统用气量小时，管网出口压力增大，电流信号减小，变频器输出频率降低（最低不低于30Hz，以保障润滑系统的正常工作）；当系统用气量大时，管网出口压力减小，电流信号升高，变频器输出频卒升高（最高不超过50H。）以满足生产需求。当供气量与用气量基本持平时，变频器就以保持该点的频

率运行。

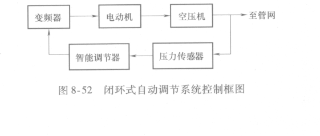

   该系统为闭环式自动调节系统，控制框图如图8-52所示。

    图8-52闭环式自动调节系统控制框图
