典型的工业洗衣机的应用，其关RJH1CV6DPK-00T0键点在于低速洗涤时有很平滑的力矩和脱水时很高的旋转速度。西门子公司推出的全新一代矢量型变频器MM440就能够实现低速时的大起动力矩和快速的动态响应。

   (1)系统配置

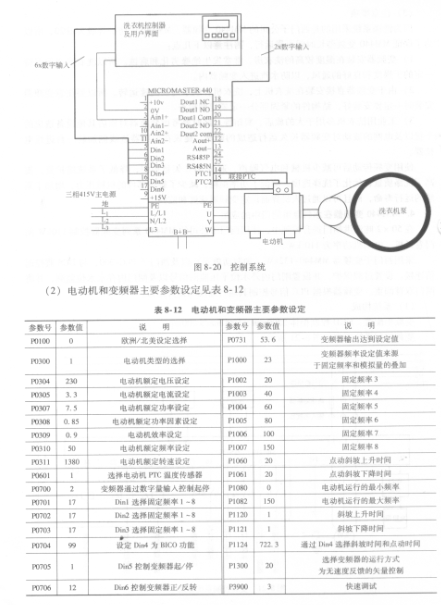

   本系统采用了一台西门子公司的MM440 7.SkW 380V变频器，一台7.5kW、230V、三相工业电动机（电动机内置PTC温度传感器），一套洗衣机控制系统。控制系统如图8-20所示。

   在图8-20中，洗涤开始时是5Hz起动，在洗涤过程中150Hz高速运行。传动装置是通过数字量输入来控制系统的起停、正反转、固定频率设定以及加减速时间。

   此系统可以灵活地设定8个固定频率和两个斜坡上升／下降时间。一个用于洗涤周朔，一个用于脱水周期。另外在此系统中，用模拟量输入作为附加给定，与固定频率设定相叠加以满足特殊洗涤要求，例如洗涤丝绸时的要求。

   装置上的继电器输出信号在输出设定值到达时或有故障产生时输出信号作为显示用。另外此系统中，电动机上带一个内置的PTC温度检测器，PTC直接接到变频器上，当电动机过热时装置就会停止输出并产生报警信号。
