稳压二极管的作用是稳压，主要应用在各类稳压电路中。

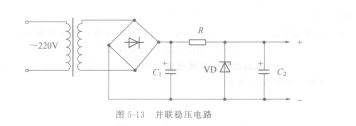

   ①并联稳压电路。GL830-128如图所示为简单并联稳压电路，稳压二极管VD上的电压即为输出电压。这种简单并联稳压电路主要应用在输入电压变化不大、负载电流较小的场合。如图5-13所示。

   ②简单串联稳压电路。如图5-14所示为简单串联稳压电路，由于调整管VT的基极电压被稳压二极管VD所稳定，所以当输出电压发生变化时，调整管VT的基一射极间电压相应变化，使得VT的管压降向相反方向变化，从而使输出电压基本保持稳定。

   ③典型串联稳压电路。如图5-15所示为应用广泛的带放大环节的典型串联稳压电路，在调整管VTi基极与稳压二极管VD之间，增加了一个由VT2构成的直流放大器，起比较放大作用，因此该电路稳压效果较好。当输出电压发生变化时，VT2将输出电压与稳压二 极管VD提供的基准电压进行比较，并将差值放大后去控制调整VTi的管压降作相反方向的变化，从而保持输出电压稳定。
