互锁实际上是一种联锁关系，之所以这样称呼，是为了强调触点之间的互锁作用。D38999/24WB35PN例如，常常有这种要求，两台电动机Ml和M2只能有一台工作，不允许同时工作。如图2-40所示的控制电路，KM1动作后，它的动断触点就将KM2接触器的线圈断开，这样就控制了KM2再动作；反之也一样。此时，KM1和KM2的两对常闭触点，常称作“互锁”触点。这种互锁关系在前述的电动机正反转线路中，可保证正反向接触器KM1和KM2的主触点不能同时闭合，以防止电源短路。

   在操作比较复杂的机床中，常用操作手柄和行程开关形成联锁。如X62W铣床进给运动的联锁关系，铣床工作台可做纵向（左右）、横向（前后）和垂直（上下）方向的进给运动。由纵向进给手柄操作纵向运动，横向与垂直方向的运动由另一进给手柄操纵。

   铣床工作时，工作台各方向的进给是不允许同时进行的，因此各方向的进给运动必须互相联锁。实陈上，操纵进给的两个手柄都只能扳向一种操作位置，即接通一种进给，因此只要使两个操作手柄不能同时起到操作的作用，就达到了联锁的目的。通常采取的电气联锁方案是当两个手柄同时扳动时，就立即切断进给电路，可避免事故。

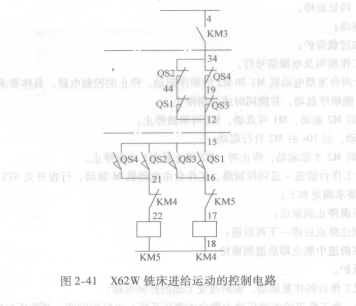

   图2-41所示为X62W铣床进给运动的联锁控制电路。图中KM4、KM5是进给电动机正反转接触器。假设纵向进给手柄已经扳动，则QS1或QS2已被压下，此时虽然将左边一条支路( 34-44-12)切断，但由于右边一条支路(34-19 -12)仍接通，故KM4或KM5仍能得电。如果再扳动横向垂直进给手柄而使QS3或QS4也动作时，右边一条支路（34-19 -12）也将被切断，因此接触器KM4或KM5将失电，使进给运动自动停止。

   KM3是主轴电动机接触器，只有KM3得电主轴起动后，KM3动合触点(4-34)闭合才能接通进给回路。主电动机停止，KM3动合触点(4-34)打开，进给也自动停止。这种联锁可防止意外事故。
