案例4补偿不当起动过电流

   故障现象： A6902D13TR某水泥回转窑配用Y31512-8、llOkW电动机，选用美国A-B公司1336S-B250HP变频器驱动。空载试车时起动运转正常，但下料后再起动时，频率上升到10Hz左右，电动机堵转变频器过电流保护跳闸，过电流值高达530A。

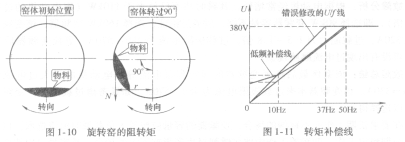

   故障分析：水泥回转窑带物料起动时，因物料的偏转角随着旋转窑的转动逐渐增大（见图l—10），当物料的重力造成的附加阻转矩达到一定值时，使变频器过电流跳闸。

   故障处理：调整变频器压频比U/f线，当，为37Hz时U为380V，起动成功。但完成起动后变频器进入恒功率运行，因电动机磁通过大导致电动机铁心饱和发热，20Hz时电流高达380A，无功电流约占80%。

   实际过电流是在10Hz左右，因此，只要在1/3基频以下的低速区间设置足够的转矩提升，在其他频率段基本保持恒转矩下U/f曲线的斜率，是能够完成回转窑调速控制的，也就是应该设置低频转矩补偿。通过反复调整低频转矩提升参数，回转窑起动成功（新设置的转矩补偿线如图1. 11所示）。
