电路输出端闩锁触发的等效电路如图4. 20所示。当输出端上存在正的外部噪声时，寄HCPL-7860P生PNP管VT．，的E-B结正向偏置，基极电流通过Rs流入UDD中，VT．，管导通，其集电极电流通过P阱内部Rw进入Us。，Rw上产生压降，当VT，z管的UBE达到正向导通电压时，VT，。导通，VT，。的集电极电流流向VT．，基极使其电位降低，VT．，进一步导通结果使UDD与Uss之间形成低阻电流通路，这就发生了闩锁。

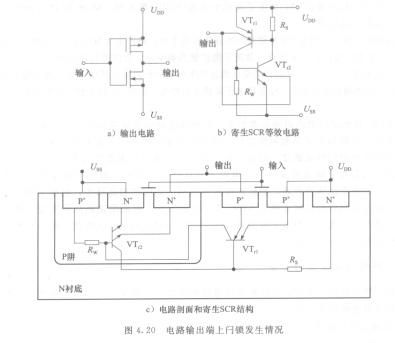

   a)输出电路    b）寄生SCR等效电路

   c)电路剖面和寄生SCR结构

   图4. 20  电路输出端上闩锁发生情况

   温度升高，晶体管E-B结正向导通电压下降，电流增益和寄生电阻随温度升高而增大，导致维持电流IH随温度升高而下降。另外，PN结反向漏电随温度上升而增大，而P阱衬底结的反向漏电正是寄生SCR结构的触发电流，所以高温下闩锁更易发生。
