为满足上述要求，对LED路灯的配光形状应有严格的要求。在道路的纵向，光束应投射到较远的地方，使得灯具的间距增大。在路灯的下方，光强应是最小的，随着仰角，，增大，光强/’增大。当/’和，，满足一定的函数关系时，路面能得到均匀的照度。此函数关系如下：

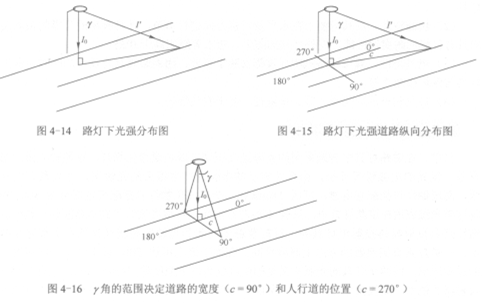

   由于光学设计的复杂性，配光形状难以完全符合此函数关系，可以减小，，角的投射范围，减小灯间距来得到均匀的照度。在道路纵向，最大光强度的投射方向与道路中线应成一定的角度c，角度c的大小决定于道路的宽度，如图4-15所示。在垂直于道路的方向上，路灯的配光曲线形状也可以按这个函数关系设计，y角的范围取决于道路的宽度(c= 90。)和人行道的位置(c=270。)，如图4-16所示。
