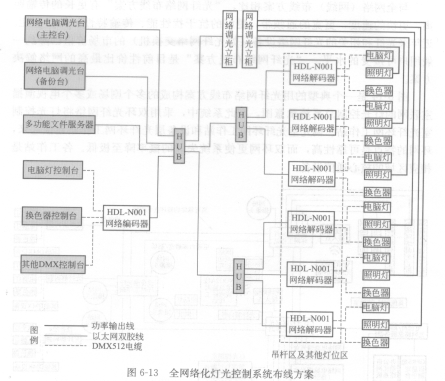

一个TCP／IP全网络剧场／演播室灯光控制系统布线方案如图6-13所示。Q0270R此方案的最大特点是从控制台到所有的灯光设备，可全部采用TCP／IP网络信号线传输，但由于目莳大多数电脑灯、换色器等灯光设备尚无网络接口，因此图6-13中最后一段暂时采用DMX信号传输，一旦这些设备有了网络接口，即可成为真正的全网络系统。

   一般来讲，从控制室输出的TCP／IP网络信号分三条支路。

   第一条TCP／IP网络信号支路从控制室传输到调光器室，在那里TCP／IP网络信号线直接接入网络调光器。网络调光器通过网络信号线与系统中的其他设备，如网络调光台、文件服务器、中央监控器等实现控制信息双向交换，这些控制信息包括调光控制DMX信号、调光器状态信息(Reporting)、灯光场景备份、调光曲线设置等。

   第二（第三）条TCP／IP网络信号支路包括电脑灯、换色器及其他智能灯具的双向交换控制信息，在栅顶或设备层上通过（左、右）网络集线器转换成多路TCP／IP网络信号。然后这些网线被引至各吊杆和面光、耳光等区域或其他控制点。在此方案中传统的DMX信号分配器和放大器己被多网络集线器取代，分配到吊杆和各个灯位上的多路DMX信号线被一条网线所取代，TCP／IP网络信号在吊杆和各个灯位上可以直接连接带TCP／IP网络信号接口的网络灯光设备，也可由网络DMX解码器转换成DMX信号以控制尚未设置网络按口的灯光设备。
