热电偶与仪表的连接
发布时间:2015/3/8 17:51:03 访问次数:1018
热电偶的自由端通过导线与显示仪表或测量电路相连，测温时工作端被置于被测介质（温度场）中。G78BHG为了提高精度，要求热电偶的自由端温度稳定为OoC。在温度不稳定的情况下，为了节约贵重金属，一般采用补偿导线将热电偶的自由端引到温度相对稳定的环境，采用自由端温度补偿的方法将自由端温度补偿到OoC。

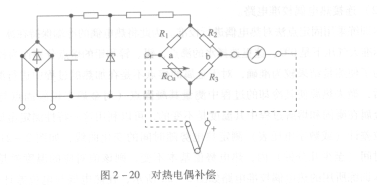

工业实际使用时多采用仪表机械零点调整法及补偿电桥法。机械零点调整法是将仪表零点调整到热电偶冷端处的温度值；而补偿电桥法是将热电偶与一个桥路串联在一起，利用电桥产生的不平衡电压补偿冷端的温度，一般要先将仪表零点调整到电桥平衡时的温度值，如图2 -20所示。
热电偶的自由端通过导线与显示仪表或测量电路相连，测温时工作端被置于被测介质（温度场）中。G78BHG为了提高精度，要求热电偶的自由端温度稳定为OoC。在温度不稳定的情况下，为了节约贵重金属，一般采用补偿导线将热电偶的自由端引到温度相对稳定的环境，采用自由端温度补偿的方法将自由端温度补偿到OoC。
工业实际使用时多采用仪表机械零点调整法及补偿电桥法。机械零点调整法是将仪表零点调整到热电偶冷端处的温度值；而补偿电桥法是将热电偶与一个桥路串联在一起，利用电桥产生的不平衡电压补偿冷端的温度，一般要先将仪表零点调整到电桥平衡时的温度值，如图2 -20所示。
