触摸延时开关的电路原理图如何？

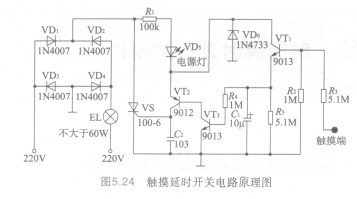

    答：触摸延时开关电路原理图如图5.24所示。二极管VD，～VD。、晶闸管VS组成开关的主回路，SN65HVD251DR三极管VT，、VT：、VT。等组成开关的控制回路。平时VT，、VT。、VT。均处于截止状态，VS阻断，电灯EL不亮。此时220V交流电经VD．～VD，整流、R，和VD。使发光二极管VD；点亮，用作夜间指示开关位置。这时流过EL的电流仅2mA左右，不足以使电灯发光。需要开灯时，只要用手指摸一下触摸电极片M，因人体的泄漏电流经R，、尺，注入VT，的基极，使VT，迅速导通，VT，导通后，发射极电流在R；上形成电压，此时VT，、VT：随之导通，因此有触发电流经VT2注入VS的门极使晶闸管开通，电灯EL就通电发光。在VT．导通瞬间，电容器C．通过VT，的c-e极间被并联在稳压管VD。1N4733的两端，因此被迅速充上约13V的直流电荷。电灯点亮后，人手离开电极M，三极管VT，恢复截止，但由于C，所储存的电荷通过R；放电，使VT，、VT：继续保持导通状态，所以电灯仍能发光。当C，电荷放完后，VT，、VT：由导通态变为截止态，VS失去触发电流，当交流电过零时即关断，电灯熄灭。
