当将一个脉冲信号发生器按照图15.1所示连接到一个RC积分器的输入端时，SA602AD作为对脉冲的响应，电容器将进行充电和放电。当输入信号从低电平变到高电平时，电容器将通过电阻向脉冲的高电平充电。充电类似于通过一个开关将一节电池连接到RC电路中，如图15. 2(a)所示。当脉冲从高电平变回到低电平时，电容器通过信号源进行放电。和电阻尺的电阻值相比，信号漯的电阻值可以忽略不计。这个充电过程类似于用一个闭合的开关代替信号源，如图15. 2(b)所示。

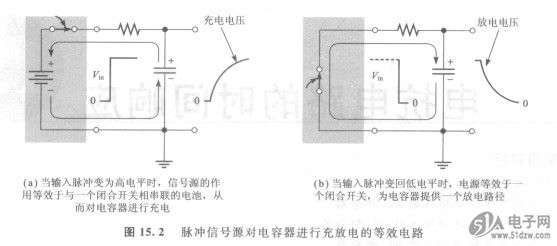

   (a)当输入脉冲变为高电平时，信号源的作用等效于与一个闭合开关相串联的电池，从而对电容器进行充电
    (b)当输入脉冲变回低电平时，电源等效于个闭合开关，为电容器提供一个放电路径
    图15.2  脉冲信号源对电容器进行充放电的等效电路


    电容器将按照指数曲线进行充放电，充放电的快慢取决于时间常数( Time  constant) RC，即由R和C确定的一个固定的时间间隔(r—RC)。
    对于一个理想的脉冲，可以认为两个边沿都是瞬变的。电容器性质的两个基本规则将有助于理解RC电路对于脉冲输入的响应。
    ①电容器对于电流的瞬变呈现短路，对于直流呈现开路。
    ②电容器上的电压不能瞬变，它只能按照指数规律变化。
