STR-G8656内部结构框图及引脚功能
发布时间:2013/9/27 20:46:30 访问次数:8210
采用5L0380R组成开关电源的有万利达DVP-818型DVD影碟机,N25Q128A11BF840F其电路如图3-60所示。
彩色电视机大多采用三肯公司STR系列新型开关电源厚膜集成电路,其中STR-G5653/STR-G5623/STR-G8656系列厚膜集成电路是三肯公司继,STR - F6454、STR - F6656、SrIR—F6658系列厚膜集成电路之后又推出的新型开关电源厚膜集成电路。该系列厚膜块内含20kHz的振荡器、大功率开关调整管(MOS型场效应管)和相应的控制电路,其工作方式类似于STR - F6454、STR - F6656、SrIR—F6658系列厚膜块,就电路结构来看,STR -G系列厚膜块比STR -F系列厚膜块组成的开关电源更简单.更便于维修。
STR-G5653/STR-G5623/STR-G8656三者引脚功能完全相同,其中STR-G5653/STR-G5623厚膜块输出功率较小,约120W,通常应用于21in及其以下小屏幕尺寸纯平/超平彩电开关电源。STR - G8656厚膜块输出功率较大,约200W,通常应用于25in及其以上大屏幕尺寸纯平/超平彩电开关电源。代换时,STR - G5653、STR - G5623可以相互代换,STR -G8656可以替换STR - G5653/STR - G5623,但STR - G5653/STR - G5623不能替换STR - G8656。STR - G8656的引脚功能为:1脚(D)接内部开关管漏极,2脚(S)接内部开关管源极,3脚(GND)接地,4脚(V)32V供电,5脚(OCP/FB)过电流保护及反馈输入。内部结构框图及引脚功能如图3-61所示。

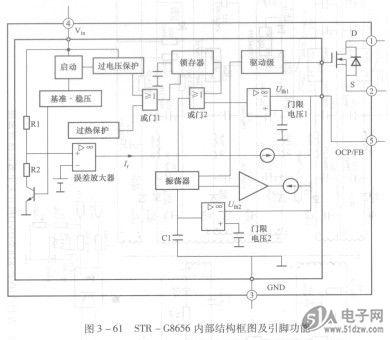

图3-61 STR-G8656内部结构框图及引脚功能
采用5L0380R组成开关电源的有万利达DVP-818型DVD影碟机,N25Q128A11BF840F其电路如图3-60所示。
彩色电视机大多采用三肯公司STR系列新型开关电源厚膜集成电路,其中STR-G5653/STR-G5623/STR-G8656系列厚膜集成电路是三肯公司继,STR - F6454、STR - F6656、SrIR—F6658系列厚膜集成电路之后又推出的新型开关电源厚膜集成电路。该系列厚膜块内含20kHz的振荡器、大功率开关调整管(MOS型场效应管)和相应的控制电路,其工作方式类似于STR - F6454、STR - F6656、SrIR—F6658系列厚膜块,就电路结构来看,STR -G系列厚膜块比STR -F系列厚膜块组成的开关电源更简单.更便于维修。
STR-G5653/STR-G5623/STR-G8656三者引脚功能完全相同,其中STR-G5653/STR-G5623厚膜块输出功率较小,约120W,通常应用于21in及其以下小屏幕尺寸纯平/超平彩电开关电源。STR - G8656厚膜块输出功率较大,约200W,通常应用于25in及其以上大屏幕尺寸纯平/超平彩电开关电源。代换时,STR - G5653、STR - G5623可以相互代换,STR -G8656可以替换STR - G5653/STR - G5623,但STR - G5653/STR - G5623不能替换STR - G8656。STR - G8656的引脚功能为:1脚(D)接内部开关管漏极,2脚(S)接内部开关管源极,3脚(GND)接地,4脚(V)32V供电,5脚(OCP/FB)过电流保护及反馈输入。内部结构框图及引脚功能如图3-61所示。
图3-61 STR-G8656内部结构框图及引脚功能
