在电子产品中，常将两个电阻器串联起来组成分压电路为晶体三极管的基极提供基极偏压，使该电路构成一个典型的交流信号放大器。如图2-5所示，W78E052DPG其中两个电阻器串联分压为晶体三极管VT提供2.8V的静态电压。


    了解电容器的特点及电路功能
    本节课我们学习电子产品电路中电容器的特点、在电路图中的符号表示方法以及在电路中的功能等。通过对本节课的学习，应能够建立起电容器与电路图的对应关系，并掌握电容器的基本电路功能，为下午的学习识图打好基础。
    项目1  了解电容器的特点及图形符号
    电容器英文为Capacitor，中文通常简称为电容，其电路符号是“韦”，在电路中用字母“c”表示。它与电阻器一样几乎每种电子产品中都应用有电容器，是十分常见的电子元件之一。

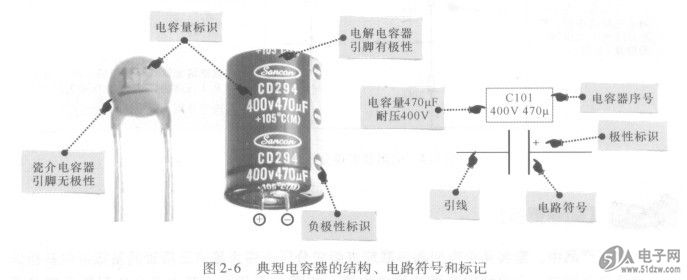

    电容器在电子电路中有特殊的电路标识，电容器种类不同，电路标识也有所区别，我们在对电子电路识读时，通常会先从电路标识人手，了解电容器的特点及图像符号。图2-6所示为典型电容器的结构、电路符号和标记。
    图2-6典型电容器的结构、电路符号和标记


    电路符号表明了电容器的类型；引线由电路符号两端伸出，与电路图中的电路线连通，构成电子电路；极性标识表明该电容器的极性，标识信息通常提供了电容器的标识、在该电路图中的序号以及电容量等参数信息。
