317型集成块用于HT稳压电源
发布时间:2013/7/18 20:25:26 访问次数:2257
317集成块是浮置工作的,因此,完全可用于400V的HT电源稳压电路。但是,317集成块只容许最多有37V的输入输出压差,CD40110BE需设辅助电路提供保护,如图5.36所示。

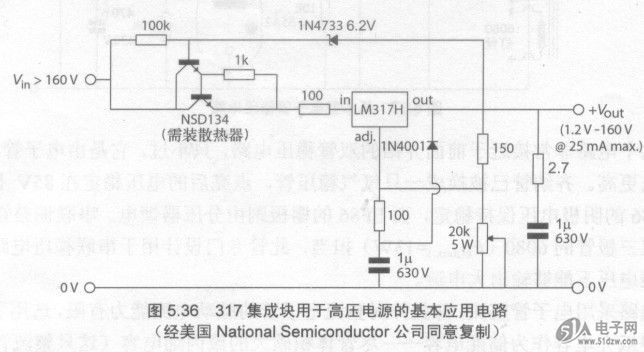

图5.36 317集成块用于高压电源的基本应用电路(经美国National Semiconductor公司同意复制)
图中接在317集成块前方的高压达林顿管,主要作用是令317集成块的in引脚与out引脚之间的电压,保持在6.2V以内,这样,就可以保证317集成块的使用寿命。达林顿管能轻松地对付市电电压的变动,但不应认为,这个电路工作于典型的电子管应用电压时,能承受住输出短路。
在使用示波器探头时偶然造成的输出短路,令到这种稳压电路发出很响的一声砰声,这只硅管也随之损坏。作者已亲身经历过了。
分压器的下臂电阻并联了一只旁路电容;为了改善低频瞬态响应,这只电容还串上了一只电阻,以便将这里的阶梯式均衡网络的低端f-3dB频率抬高。同时,还增设了一只二极管,据称可以在输出短路时为达只电容提供放电通路(尽管作者的经验表明,这只二极管不能提供有实际作用的帮助)。
后面我们介绍HT电源和LT电源时,将继续研究这个基本应用电路。
317集成块是浮置工作的,因此,完全可用于400V的HT电源稳压电路。但是,317集成块只容许最多有37V的输入输出压差,CD40110BE需设辅助电路提供保护,如图5.36所示。
图5.36 317集成块用于高压电源的基本应用电路(经美国National Semiconductor公司同意复制)
图中接在317集成块前方的高压达林顿管,主要作用是令317集成块的in引脚与out引脚之间的电压,保持在6.2V以内,这样,就可以保证317集成块的使用寿命。达林顿管能轻松地对付市电电压的变动,但不应认为,这个电路工作于典型的电子管应用电压时,能承受住输出短路。
在使用示波器探头时偶然造成的输出短路,令到这种稳压电路发出很响的一声砰声,这只硅管也随之损坏。作者已亲身经历过了。
分压器的下臂电阻并联了一只旁路电容;为了改善低频瞬态响应,这只电容还串上了一只电阻,以便将这里的阶梯式均衡网络的低端f-3dB频率抬高。同时,还增设了一只二极管,据称可以在输出短路时为达只电容提供放电通路(尽管作者的经验表明,这只二极管不能提供有实际作用的帮助)。
后面我们介绍HT电源和LT电源时,将继续研究这个基本应用电路。
