开关磁阻电动机的原理
发布时间:2012/6/9 14:43:45 访问次数:2383

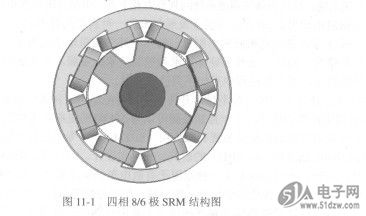

SRM系双凸极结构,其定EPF10K10AQI208-3转子的凸极均由普通硅钢片叠压而成,转子无绕组也无永磁体,定子极上绕有集中绕组,径向相对的两个绕组串联构成一对磁极,称为“一相”,SRM可以设计成多相结构,且定转子的极数有多种不同的搭配,相数多,步距角小,则有利于减小转矩脉动,但结构会变得复杂,且主开关器件多,成本高,SRM的转向与电流方向无关,为单向电流,改变相电流的大小,可改变电动机转矩的大小,进而可以改变电动机转速。图11-1所示为四相8/6极SRM结构图。
SRM遵循磁通总是要沿着磁导最大的路径闭合的原理,产生磁拉力形成转矩——磁阻特性的电磁转矩。因此,它的结构的原则是转子旋转时,磁路的磁阻要有尽可能大的变化,为了避免单边磁拉力以及随之产生的转矩波动,径向必须对称,所以,双凸极的定子和转子齿槽数应为偶数,从自启动能力及能否正反转考虑,一般应选择三相及以上的电动机,少于三相的SRM没有自启动能力,因丽对于要求自启动和四象限运行的驱动场合,应该选择不少于三相的SRM。

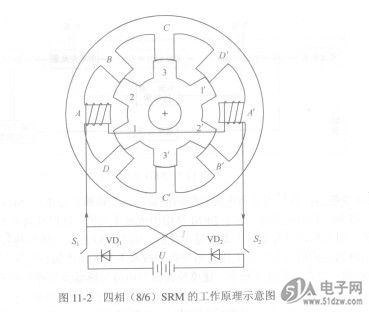

图11-2所示为一台典型四相(8/6) SRM的工作原理示意图(仅画出其中一相),51和S2是电子开关,VD]和VD2是续流二极管,U是直流电源。
图11-2中,当定子的DD,极励磁时,所产生的磁力使转子极轴线11 7与定子极轴线DD’重合的位置,并使D相励磁绕组的电感最大,若以图11-2中定转子所处的相对位置作为起始位置,则依次给D-A-B-C相绕组通电,转子即会逆着励磁顺序以逆时针方向连续旋转;反之,若依次给B-A-D-C相通电,则电动机即会沿顺时针方向旋转。可见,SRM的转向与相绕组的电流方向无关,而仅取决于相绕组通电的顺序。
SRM系双凸极结构,其定EPF10K10AQI208-3转子的凸极均由普通硅钢片叠压而成,转子无绕组也无永磁体,定子极上绕有集中绕组,径向相对的两个绕组串联构成一对磁极,称为“一相”,SRM可以设计成多相结构,且定转子的极数有多种不同的搭配,相数多,步距角小,则有利于减小转矩脉动,但结构会变得复杂,且主开关器件多,成本高,SRM的转向与电流方向无关,为单向电流,改变相电流的大小,可改变电动机转矩的大小,进而可以改变电动机转速。图11-1所示为四相8/6极SRM结构图。
SRM遵循磁通总是要沿着磁导最大的路径闭合的原理,产生磁拉力形成转矩——磁阻特性的电磁转矩。因此,它的结构的原则是转子旋转时,磁路的磁阻要有尽可能大的变化,为了避免单边磁拉力以及随之产生的转矩波动,径向必须对称,所以,双凸极的定子和转子齿槽数应为偶数,从自启动能力及能否正反转考虑,一般应选择三相及以上的电动机,少于三相的SRM没有自启动能力,因丽对于要求自启动和四象限运行的驱动场合,应该选择不少于三相的SRM。
图11-2所示为一台典型四相(8/6) SRM的工作原理示意图(仅画出其中一相),51和S2是电子开关,VD]和VD2是续流二极管,U是直流电源。
图11-2中,当定子的DD,极励磁时,所产生的磁力使转子极轴线11 7与定子极轴线DD’重合的位置,并使D相励磁绕组的电感最大,若以图11-2中定转子所处的相对位置作为起始位置,则依次给D-A-B-C相绕组通电,转子即会逆着励磁顺序以逆时针方向连续旋转;反之,若依次给B-A-D-C相通电,则电动机即会沿顺时针方向旋转。可见,SRM的转向与相绕组的电流方向无关,而仅取决于相绕组通电的顺序。
