中频变压器的作用
发布时间:2011/11/8 11:03:58 访问次数:5985
中频变压器习惯上简称为中周,应用于超外差收音机和电视机的中频放大电路中。中频变压器分为单调谐式和双调谐式两种,如图3-44所示。单调谐式中频变压器的初级和次级绕在一个磁心上,依靠磁场进行耦合。双调谐式中频变压器的初级和次级绕分为两个独立的线圈,依靠电容或电感进行耦合。

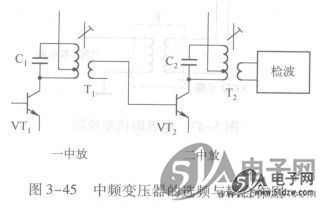

(1)中频变压器具有选频作用。K001 在如图3-45所示超外差收音机中放电路中,中频变压器T1、T2的初级线圈分别与C1、C2组成465kHz谐振回路作为晶体管VT1、VT2的负载,因此只有465kHz中频信号得到放大,起到了选频的作用。
(2)中频变压器具有耦合作用。在如图3-45所示超外差收音机中放电路中,一中放( VT1)的输出信号通过中频变压器T,耦合到二中放( VT2),二中放(VT2)的输出信号通过中频变压器T2耦合到检波级。
中频变压器习惯上简称为中周,应用于超外差收音机和电视机的中频放大电路中。中频变压器分为单调谐式和双调谐式两种,如图3-44所示。单调谐式中频变压器的初级和次级绕在一个磁心上,依靠磁场进行耦合。双调谐式中频变压器的初级和次级绕分为两个独立的线圈,依靠电容或电感进行耦合。
(1)中频变压器具有选频作用。K001 在如图3-45所示超外差收音机中放电路中,中频变压器T1、T2的初级线圈分别与C1、C2组成465kHz谐振回路作为晶体管VT1、VT2的负载,因此只有465kHz中频信号得到放大,起到了选频的作用。
(2)中频变压器具有耦合作用。在如图3-45所示超外差收音机中放电路中,一中放( VT1)的输出信号通过中频变压器T,耦合到二中放( VT2),二中放(VT2)的输出信号通过中频变压器T2耦合到检波级。
