焊接材料
发布时间:2011/9/24 11:34:21 访问次数:1861
焊接材料主要包括焊料和焊剂(助焊剂和阻焊剂)。掌握焊料和焊剂的分类、性质、作用原理及选用知识,对保证产品的焊接质量有决定性的影响。
一、焊锡 APT8075BVR
焊料是指易熔的金属及其合金,它的作用是将被焊物连接在一起,焊料的熔点比被焊物的熔点低,而且要易于与被焊物连接为一体,形成导电性能良好的整体。按其组成成分分,有锡铅焊料、银焊料、铜焊料等多种。目前在一般电子产品的装配焊接中,主要使用锡铅焊料,一般俗称焊锡。
焊锡的种类较多,手工烙铁焊接经常使用管状焊锡丝(又称线状焊锡)。管状焊锡丝由助焊剂与焊锡一起做成管状,焊锡管中夹带固体助焊剂,如图6.5所示。助焊剂一般选用特级松香为基质材料,并添加一定的活化剂。

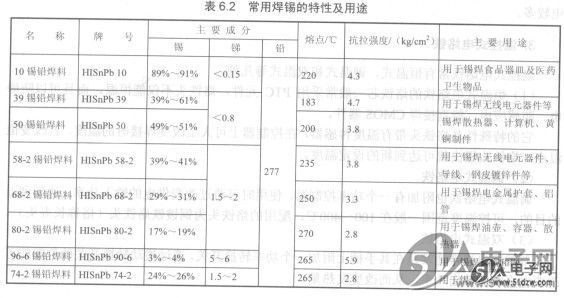

管状焊锡丝的直径常有0.5mm、0.8mm、1.2mm、1.5mm、2.Omm、2.3mm、2.5mm、4.Omm和5.Omm。另外,还有扁带状、球状、饼状等形状的成型焊料。常用焊锡的特性及用途如表6.2所示。
二、助焊剂 AS5045
助焊剂有助于清洁被焊接面、防止氧化、增加焊料的流动性,使焊点易于成形,提高焊接质量。
1.助焊剂的作用
(1)除氧化膜并防止再氧化
在进行焊接时,为使被焊物与焊料焊接牢靠,就必须要求金属表面无氧化物和杂质。助焊剂中的氯化物、酸类等活化剂同焊接面上的离子状氧化物发生还原反应,从而除去氧化膜。
液态的焊锡及加热的焊件金属都容易与空气中的氧接触而再氧化,助焊剂此时就在整个金属表面上形成一层薄膜,覆盖金属使其与空气隔绝,从而起到加热过程中防止氧化的作用。
(2)减小金属表面张力
减小金属表面张力,增加焊锡的流动性,有助于焊锡在焊点上润湿和扩散,使焊锡迅速流到焊接的部位,缩短焊接时间,提高焊接质量。
(3)美化焊点
适量的助焊剂能够整理焊点的形状,可使焊点小而圆,焊点表面有光泽,达到美化焊点的效果。
2.助焊剂的分类

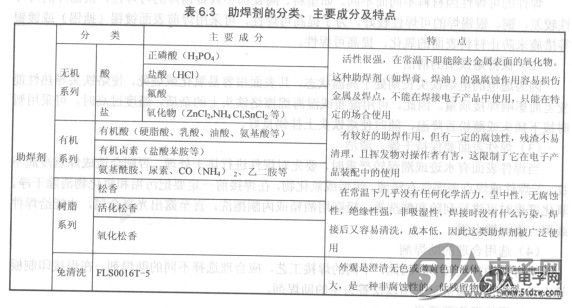

助焊剂的分类、主要成分及特点如表6.3所示。
三、阻焊剂
阻焊剂是一种耐高温的涂料。在焊接时,可将不需要焊接的部位涂上阻焊剂保护起来,使焊料只在需要焊接的焊点上进行。阻焊剂广泛用于浸焊和波峰焊。
http://pengruixin111.51dzw.com
焊接材料主要包括焊料和焊剂(助焊剂和阻焊剂)。掌握焊料和焊剂的分类、性质、作用原理及选用知识,对保证产品的焊接质量有决定性的影响。
一、焊锡 APT8075BVR
焊料是指易熔的金属及其合金,它的作用是将被焊物连接在一起,焊料的熔点比被焊物的熔点低,而且要易于与被焊物连接为一体,形成导电性能良好的整体。按其组成成分分,有锡铅焊料、银焊料、铜焊料等多种。目前在一般电子产品的装配焊接中,主要使用锡铅焊料,一般俗称焊锡。
焊锡的种类较多,手工烙铁焊接经常使用管状焊锡丝(又称线状焊锡)。管状焊锡丝由助焊剂与焊锡一起做成管状,焊锡管中夹带固体助焊剂,如图6.5所示。助焊剂一般选用特级松香为基质材料,并添加一定的活化剂。
管状焊锡丝的直径常有0.5mm、0.8mm、1.2mm、1.5mm、2.Omm、2.3mm、2.5mm、4.Omm和5.Omm。另外,还有扁带状、球状、饼状等形状的成型焊料。常用焊锡的特性及用途如表6.2所示。
二、助焊剂 AS5045
助焊剂有助于清洁被焊接面、防止氧化、增加焊料的流动性,使焊点易于成形,提高焊接质量。
1.助焊剂的作用
(1)除氧化膜并防止再氧化
在进行焊接时,为使被焊物与焊料焊接牢靠,就必须要求金属表面无氧化物和杂质。助焊剂中的氯化物、酸类等活化剂同焊接面上的离子状氧化物发生还原反应,从而除去氧化膜。
液态的焊锡及加热的焊件金属都容易与空气中的氧接触而再氧化,助焊剂此时就在整个金属表面上形成一层薄膜,覆盖金属使其与空气隔绝,从而起到加热过程中防止氧化的作用。
(2)减小金属表面张力
减小金属表面张力,增加焊锡的流动性,有助于焊锡在焊点上润湿和扩散,使焊锡迅速流到焊接的部位,缩短焊接时间,提高焊接质量。
(3)美化焊点
适量的助焊剂能够整理焊点的形状,可使焊点小而圆,焊点表面有光泽,达到美化焊点的效果。
2.助焊剂的分类
助焊剂的分类、主要成分及特点如表6.3所示。
三、阻焊剂
阻焊剂是一种耐高温的涂料。在焊接时,可将不需要焊接的部位涂上阻焊剂保护起来,使焊料只在需要焊接的焊点上进行。阻焊剂广泛用于浸焊和波峰焊。
http://pengruixin111.51dzw.com
