1．外形与图形符号      BC847B

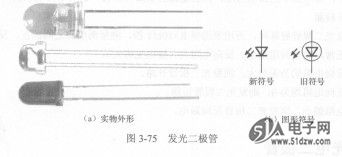

    发光二极管是一种电-光转换器件，能将电信号转换成光。发光二极管的实物外形与图形符号如图3-75 (a)所示。

    2．性质
    发光二极管在电路中需要正接才能工作。下面以图3-76所示的电路来说明发光二极管的性质。
    在图3-76所示中，可调电源E通过电阻R将电压加到发光二极管VD两端，电源正极对应VD的正极，负极对应VD的负极。将电源E的电压由0开始慢慢调高，发光二极管两端电压U_VD也随之升高，在电压较低时发光二极管并不导通，只有U_VD达到一定值时，发光二极管才导通，此时的U_VD电压称为发光二极管的导通电压。发光二极管导通后有电流流过就开始发光，流过的电流越大，发出光越强。


    不同颜色的发光二极管，其导通电压一般不同，红外线发光二极管最低（略高于1V），红光二极管为1.5～2V，黄光二极管为2V左右，绿光二极管为2.5～2.9V，高亮度蓝光、白光二极管导通电压一般达到3V以上。
    发光二极管正常工作时的电流较小，小功率的发光二极管工作电流一般在5～30mA，若流过发光二极管的电流过大，容易被烧坏。发光二极管的反向耐压也较低，一般在10V以下。

    3．检测   BYQ30E-200
    发光二极管的检测包括极性裣测和好坏检测。
    (1)极性检测
    对于未使用过的发光二极管，引脚长的为正极，引脚短的为负极。发光二极管与普通二极管一样具有单向导电性，即正向电阻小、反向电阻大。根据这一点可以用万用表来判别发光二极管的极性。
    由于发光二极管的导通电压在1.5V以上，而万用表选择RxlΩ～RxlkΩ挡时，内部使用1.5V电池，它所提供的电压无法使发光二极管正向导通，故检测发光二极管极性时，万用表应
选择RxlOkΩ挡，红、黑表笔分别接发光二极管两个引脚，正、反各测一次，两次测量阻值会出现一大一小，以阻值小的那次为准，黑表笔接的引脚为正极，红表笔接的引脚为负极。
    (2)好坏检测
    在检测发光二极管好坏时，万用表选择RxlOkΩ挡，测量两引脚之间的正、反向电阻。若发光二极管正常，则正向电阻小、反向电阻大（接近无穷大）。
    若正、反向电阻均为无穷大，则发光二极管开路。
    若正、反向电阻均为0，则发光二极管短路。
    若反向电阻偏小，则发光二极管反向漏电。
