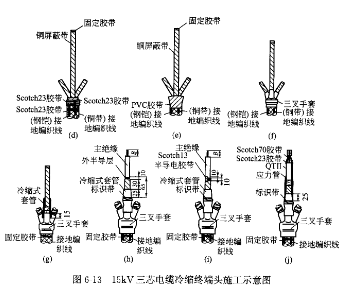

  压接端子 如图⒍13(j)所示,装上接线端子,对称压接,每个端子压2道(当接线端子的宽度大于冷缩终端的内径时,请先套人终端,然后压接接线端子)。注意压接后应去除尖角、毛刺,并清洗干净。

   清洁绝缘层表面 用清洁剂清洗电缆绝缘层表面。如果主绝缘层表面有划伤、凹坑或残留半导体,可用艹120以下不导电的氧化铝砂纸进行打磨处理。注意切勿使清洁剂碰到半导电带,不能用擦过接线端子的布擦拭绝缘,打磨后的绝缘外径不得小于接头选用范围。

   涂抹硅脂 如图⒍13(j)所示,在半导电带与绝缘层搭接处,以及绝缘层表面涂抹硅脂。注意涂抹应均匀,不得遗漏。

   绕包自黏带 用scotch23自黏带填平接线端子与绝缘之间的空隙。注意绕包层表面应连续、光滑。

   安装冷缩终端 如图6-13(j)所示,套上冷缩式终端(QTⅡ),定位于PVC标识带处,逆时针抽掉芯绳,使终端收缩固定。注意收缩时不要向前推冷缩终端,以免向内翻卷;定位必须在标识处。

   包绕绝缘带 如图⒍13(j)所示,从绝缘管开始至接线端子上,半叠绕scotch70绝缘带2层(一个来回)。注意绕包时应尽力拉伸绝缘带,绕包层表面应连续、光滑。
