BAV99这个元件的设计是出于ESD的考虑
发布时间:2019/2/25 9:40:46 访问次数:3331
BAV99这个元件的设计是出于ESD的考虑,怕信号线易受到ESD的干扰或者放电损坏电路,因为这些接口都是互相对接的,怕接到的信号有大的静电。
当几KV的静电由输入端输入时,二极管被反向击穿,同时电荷被快速泻放到地或者电源。正的静电大部分泻放到电源,负的静电大部分泻放到地。达到ESD防护的目的。

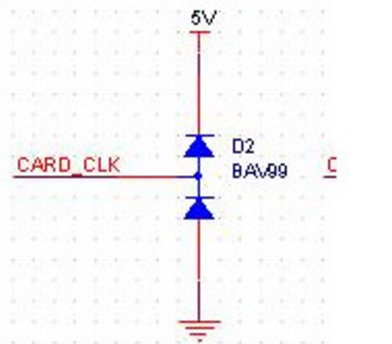

当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压(clamping voltage)是5V加上D2的正向电压 。
当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.
BAV99是一种开关二极管,是半导体二极管的一种,由导通变为截止或由截止变为导通所需的时间比一般二极管短。主要应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路,在IC网络超市上还有更详细的产品图片,尺寸,封装,PDF等资料。
BAT54S与BAV99都不是三极管,它们是一种采用三脚贴片封装,里面封装了两只二极管。因为BAT54S与BAV99内部封装的两只二极管引脚位置一样,它们两个是可以相互代替的。
两种贴片封装二极管内部图如下:
BAV99 /ESD的干扰或者放电损坏电路/接口保护电路
BAV99这个元件的设计是出于ESD的考虑,怕信号线易受到ESD的干扰或者放电损坏电路,因为这些接口都是互相对接的,怕接到的信号有大的静电。
当几KV的静电由输入端输入时,二极管被反向击穿,同时电荷被快速泻放到地或者电源。正的静电大部分泻放到电源,负的静电大部分泻放到地。达到ESD防护的目的。
当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压(clamping voltage)是5V加上D2的正向电压
当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.
上图还可以变化为如下形式,更容易理解:
BAV99这个元件的设计是出于ESD的考虑,怕信号线易受到ESD的干扰或者放电损坏电路,因为这些接口都是互相对接的,怕接到的信号有大的静电。
当几KV的静电由输入端输入时,二极管被反向击穿,同时电荷被快速泻放到地或者电源。正的静电大部分泻放到电源,负的静电大部分泻放到地。达到ESD防护的目的。
当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压(clamping voltage)是5V加上D2的正向电压 。
当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.
BAV99是一种开关二极管,是半导体二极管的一种,由导通变为截止或由截止变为导通所需的时间比一般二极管短。主要应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路,在IC网络超市上还有更详细的产品图片,尺寸,封装,PDF等资料。
BAT54S与BAV99都不是三极管,它们是一种采用三脚贴片封装,里面封装了两只二极管。因为BAT54S与BAV99内部封装的两只二极管引脚位置一样,它们两个是可以相互代替的。
两种贴片封装二极管内部图如下:
BAV99 /ESD的干扰或者放电损坏电路/接口保护电路
BAV99这个元件的设计是出于ESD的考虑,怕信号线易受到ESD的干扰或者放电损坏电路,因为这些接口都是互相对接的,怕接到的信号有大的静电。
当几KV的静电由输入端输入时,二极管被反向击穿,同时电荷被快速泻放到地或者电源。正的静电大部分泻放到电源,负的静电大部分泻放到地。达到ESD防护的目的。
当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压(clamping voltage)是5V加上D2的正向电压
当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.
上图还可以变化为如下形式,更容易理解:
