单相半桥逆变电路
发布时间:2018/1/5 20:34:35 访问次数:1396

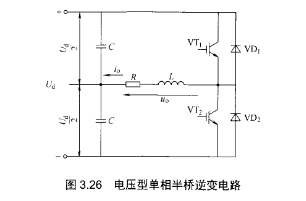

电压型单相半桥逆变电路如图3.26所示(开关管以IGBT为例)。直流侧接有两个参数相同、互相串联的大电容,一方面可维持直流侧电压稳定, NE5534ADR2G另一方面可得到直流电源的中间电压的接点。由IGBT和二极管构成的两个逆导开关串联后接到电源上,两个逆导开关分别为两个桥臂。负载接在直流电源中点和两个桥臂连接点之间。
电压型单相半桥逆变电路如图3.26所示(开关管以IGBT为例)。直流侧接有两个参数相同、互相串联的大电容,一方面可维持直流侧电压稳定, NE5534ADR2G另一方面可得到直流电源的中间电压的接点。由IGBT和二极管构成的两个逆导开关串联后接到电源上,两个逆导开关分别为两个桥臂。负载接在直流电源中点和两个桥臂连接点之间。
