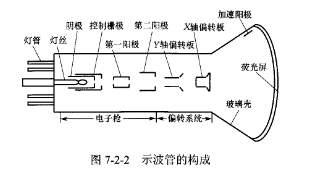

示波管是示波器的核心。它的作用是把所观察的信号电压变成发光图形。示波P1000A管的构成如图7-⒉2所示,它主要由电子枪、偏转系统和荧光屏三部分组成,全都密封在玻璃外壳内,里面抽成高真空。电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。灯丝通电时加热阴极,阴极受热后发射大量电子。控制栅极是一个顶端有小孔的圆筒,套在阴极外面。它的电位比阴极低,对阴极发射出来的电子起控制作用,只有初速度较大的电子才能穿过栅极顶端的小孔,然后在阳极加速下奔向荧光屏。第一阳极和第二阳极分别加有相对于阴极为数百和数千伏的正电位,使得阴极发射的电子被它们之间的电场加速形成射线。当控制栅极、第一阳极、第二阳极之间的电位调节合适时,电子枪内的电场对电子射线有聚焦作用,因此第一阳极也称为聚焦阳极。第二阳极的电位更高,因此它又称为加速阳极。面板上的“聚焦”调节就是调第一阳极电位,使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚焦”,实际是调节第二阳极电位。示波器面板上的“亮度”调整就是通过调节控制栅极的电位,改变射向荧光屏的电子流密度,从而调节荧光屏上光点的亮度。偏转系统由两对相互垂直的偏转板组成:一对垂直偏转板y,一对水平偏转板无在偏转板上加上适当的电压,当电子束通过后,其运动方向发生偏转,从而使电子束在荧光屏上的光点位置也发生改变,使得荧光屏上能绘出一定的波形。荧光屏是在示波管顶端内壁上涂有一层荧光物质制成的,荧光物质受高能电子束的轰击会产生辉光,而且还有余辉现象,即电子束轰击后产生的辉光不会立即消失,而将延续一段时间。之所以能在荧光屏幕上观察到一个连续的波形,除了人眼的残留特性外,正是利用了荧光屏的余辉现象的缘故。
