电源共模滤波的设计

发布时间:2017/6/19 20:30:30 访问次数:547

【现象描述】

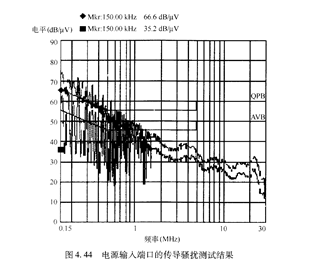

一个180W的开关电源的电源输人端口的传导骚扰测试时,出现超标现象,电源输人端口的传导骚扰测试结果如图4,44所示。

对于开关电源的共模传导骚扰,主要是电路中的dIy/clr造成的,这些dI//dr通过寄生数与参考接地板、L1sN、电源产品的输人/输出线产生回路,并在HSN中流过共模电流,对于本案例中的产品的传导骚扰问题,其频段主要在150kHz~2MHz之间,一般情况下,这种传导骚扰既可能是差模传导骚扰,也可能是共模传导骚扰,在没有其他附加测试设备来区分到底是差模传导骚扰还是共模传导骚扰时,只能从设计的角度来同时抑制差模传导骚扰和共模传导骚扰。对于差模传导骚扰的抑制方法可以参考案例33《电源差模滤波的设计》中的描述,其中差模电感的取得有两种途径:

【现象描述】

一个180W的开关电源的电源输人端口的传导骚扰测试时,出现超标现象,电源输人端口的传导骚扰测试结果如图4,44所示。

【原因分析】HCPL-3120-500E
