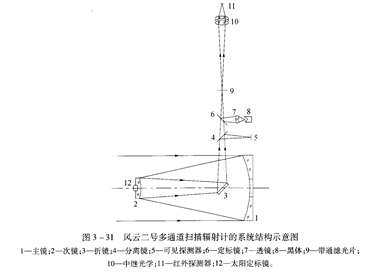

风云二号多通道扫描辐射计的系统结构如图3-31所示,其四个可见光通道直接利用两反射式的主光学系统(RC双反射系统),是一个反射式的光学系统;OPA342NA/3K而红外水汽通道,则在反射式的主光学系统基础上增加了透射的中继光学系统,所以这两个通道属于折反射式光学系统。

   l一主镜;2一次镜;3一折镜;4一分离镜;5一可见探测器;6一定标镜;7一透镜;8一黑体;9一带通滤光片;10一中继光学;11一红外探测器;12一太阳定标镜c风云二号多通道扫描辐射计的扫描模式和通道布局如图3-32所示,扫描辐射计在地球东西方向上的扫描是通过卫星绕垂直于轨道平面的自旋轴的旋转运动实现的,扫描速率为100∥mh,即扫描周期为0.6s;而南北方向的扫描是通过R-C望远镜筒整体摆动实现的,此时为了确保后光路不动,将图3-31中的元件3(折镜)作为第二扫描机构,使其与R-C望远镜筒的摆动同方向运动,但速度为镜筒运动速度的一半。扫描运动的时序为:东西方向上通过自旋完成一圈扫描后,南北方向上步进一次,南北方向的步进角度即为系统在南北方向的视场角(0.16mrad)。

   东西方向采用自旋扫描,省去了复杂的扫描机构,但是其扫描效率也大大降低,在自旋一周的过程中,只有覆盖地球圆盘的⒛°范围是有效扫描区域,其余都是无效的,于是系统在东西方向上的扫描效率仅为约5.56%,非常低。
