创建有限元网格卉生成解算数据进行解算

发布时间:2017-1-11 20:34:35 访问次数:351

   创建有限元网格卉生成解算数据进行解算

   在生成有限元网格之前,需要先MC74HC32AD将所有模型内的实体包括背景空气域生成一个体,方法是单击菜单栏命令Modcl→Create Model Body,模型如图7.2,18所示。此时除了网格划 分,模型中的实体都无法再修改。

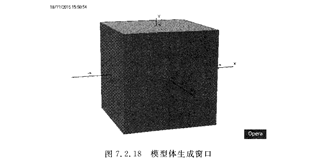

   图7.2.18 模型体生成窗口

   然后,先生成面网格,单击菜单栏命令Model一Generate Surface Mesh,弹出如图7.2.19所示的全局面网格设置对话框。对话框中的内容与实体中网格划分参数的含义相同,只是这里是全局设置。如果某实体没有设置其网格参数,如最大网格尺寸,那么其网格划分将自动采用此处的全局参数。此外,背景空气域默认采用此全局网格参数划分网格。
