在选择树中单击Name中的Cylinder gap,即我们先前建立空气隙的圆柱体名称,然后单击右侧的Hide按钮,主窗口中即把所有实体名称为CylinderLgap的实体暂时隐藏不显示。MC33202DR2G然后单击αose按钮返回主窗口。此时主窗口只显示永磁极和铜棒,再双击铜棒使其高亮,按照如上类似方法定义铜棒的实体属性,即如图6.2.14所示。这里Volume datalabel不需要指定;组名Group label自定义为st,即定子,由于与两个永磁体有相对运动,采用与它们不同的组名;Maximum elcmcnt size定义小于永磁体的,因为铜棒中的感应电流是我们关注的,且铜棒相对其外部永磁体而言体积小一些,设定更小的网格尺寸可以提高计算结果的精度。设置完后,单击OK按钮,回到主窗口,如图6.2,15所示。此时主窗口中各实体的颜色不同了,一种材料名称对应于一种颜色。

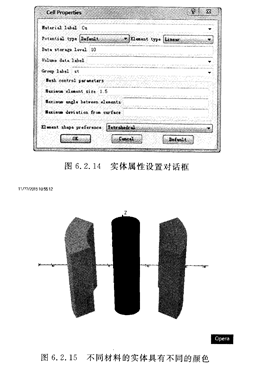

   图6.2.14 实体属性设置对话框

   图6.2.15 不同材料的实体具有不同的颜色

   如果需要将所有导入或建立的实体显示出来,单击工具栏中的默认显示按钮∷ε∷∷即可。此时,主窗口中显示出铜棒被空气隙完全包裹的情况,如图6,2.16所示。
